Дорожные виброкатки: обзор и применение.

Вибрационные катки (виброкатки), применяются для уплотнения асфальтобетонных смесей, грунтов, песка, щебня и оснований дорожной одежды. В отличие от статических катков, они работают не только массой, но и вибрацией: валец передаёт материалу динамическую нагрузку, за счёт чего частицы плотнее укладываются в слое.

Такая техника используется при строительстве и ремонте автомобильных дорог, тротуаров, парковок, промышленных площадок, аэродромных покрытий, инженерных сетей и объектов благоустройства. В зависимости от задачи применяют ручные виброкатки, самоходные дорожные катки, тандемные модели, кулачковые катки для грунта и траншейные виброкатки с дистанционным управлением.

Ниже разберём классификацию виброкатков, основные технические характеристики, отличия разных типов машин и практические критерии выбора техники под конкретный объект.

Что такое вибрационный каток и как он работает.

Вибрационный каток — это дорожная машина для послойного уплотнения. Рабочий орган катка — гладкий или кулачковый валец. Внутри вальца установлен вибрационный механизм с эксцентриком. При вращении он создаёт колебания, которые передаются на поверхность и увеличивают эффективность уплотнения.

На результат влияют четыре параметра:

• масса катка — определяет статическую нагрузку;
• центробежная сила — показывает интенсивность вибрационного воздействия;
• частота вибрации — количество колебаний в секунду;
• амплитуда — глубина воздействия на материал.

Для асфальта обычно используют более высокую частоту и малую амплитуду. Для грунтов, щебня и оснований важнее высокая центробежная сила и большая амплитуда. Поэтому один и тот же виброкаток не всегда одинаково хорошо подходит для разных материалов.

Классификация виброкатков.

Виброкатки классифицируют по типу управления, массе, количеству вальцов, поверхности рабочего органа и назначению. Такая классификация помогает быстро определить, какая техника подходит для асфальта, грунта, траншей, тротуаров или масштабных дорожных работ.

По типу управления:

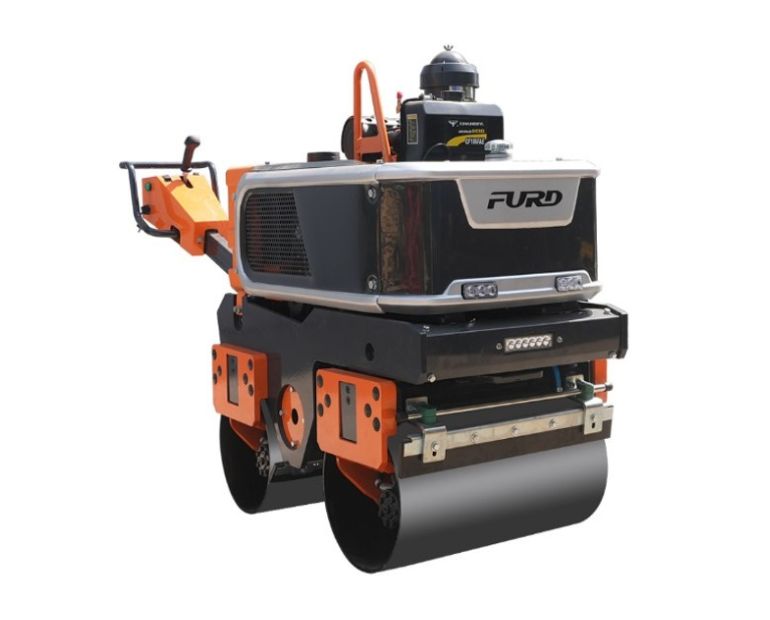

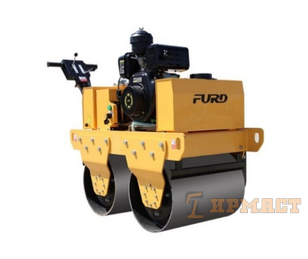

Ручные виброкатки.

Ручные виброкатки занимают нишу между виброплитами и самоходными катками. Они компактны, устойчивы, дают более равномерное уплотнение, чем лёгкая виброплита, и при этом проходят там, где самоходная техника слишком крупная.

Основные задачи:

• уплотнение асфальта на тротуарах и дорожках;
• ремонт небольших участков покрытия;
• работа вдоль бордюров, стен и люков;
• благоустройство дворов и частных территорий;
• уплотнение песка и щебня на малых площадях.

Типичные характеристики ручных моделей:

• масса — 300–1000 кг;
• ширина вальца — 600–1000 мм;
• центробежная сила — 10–30 кН;
• частота вибрации — 50–70 Гц.

Ручной виброкаток выгоден при малых объёмах и стеснённых условиях. Для больших площадей он проигрывает самоходным машинам по скорости и глубине уплотнения.

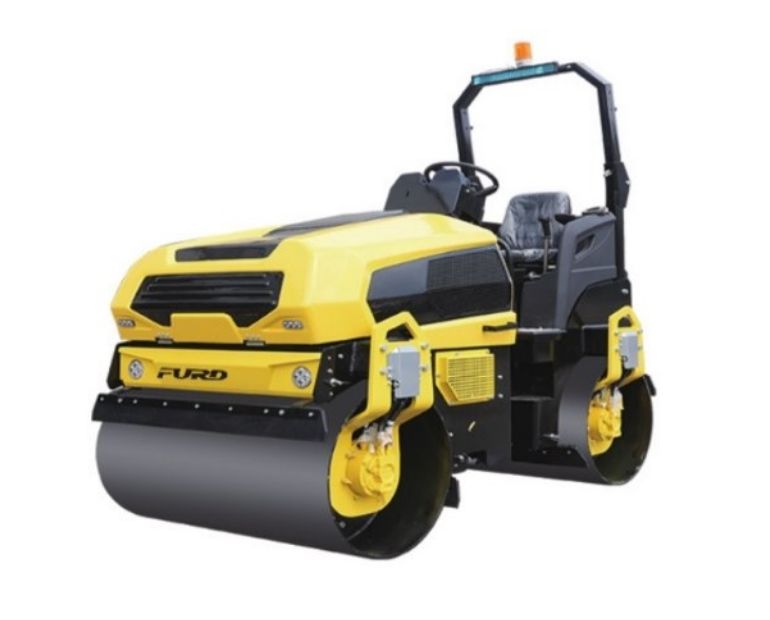

Самоходные виброкатки.

Самоходные виброкатки — базовая техника для дорожного строительства. Они обеспечивают высокую производительность, стабильное качество уплотнения и точную настройку рабочих режимов.

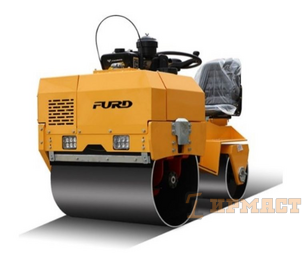

Одновальцовые самоходные катки.

Одновальцовые машины применяются для грунтов, щебёночных оснований, насыпей и подготовительных слоёв. Для песка и щебня используют гладкий валец, для глины и суглинков — кулачковый.

Такие катки выбирают, когда нужна глубина воздействия, высокая тяга и работа на неидеальном рельефе.

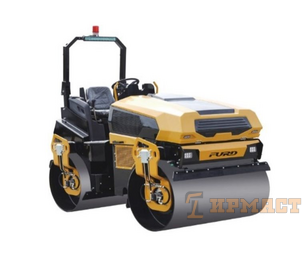

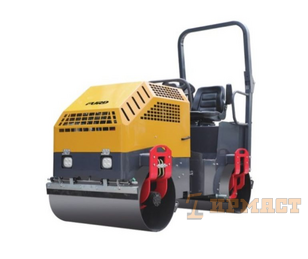

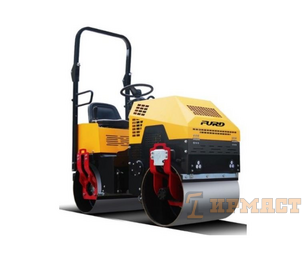

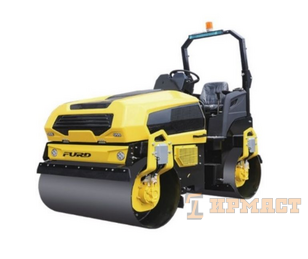

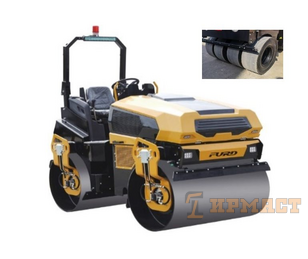

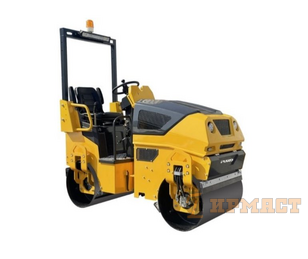

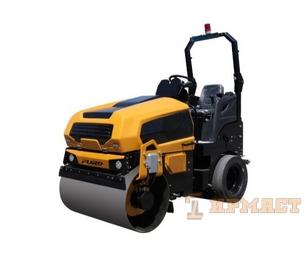

Тандемные виброкатки (двухвальцовые).

Тандемный виброкаток — оптимальный вариант для асфальтобетонных покрытий. Два вальца дают ровное распределение нагрузки и позволяют выполнять как первичное, так и финишное уплотнение.

Машины массой 2–4 т часто применяют на городских объектах, парковках и дворовых проездах. Более тяжёлые модели используют на дорогах с высокой транспортной нагрузкой.

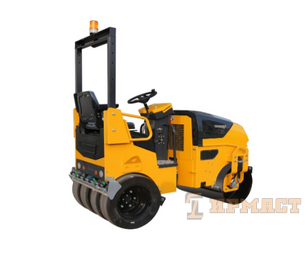

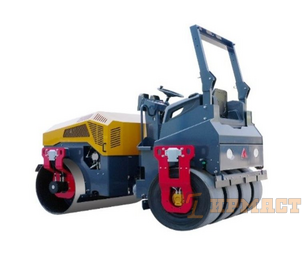

Комбинированные виброкатки.

Комбинированные катки применяют при укладке асфальта, когда нужно совместить вибрацию переднего вальца и воздействие пневмоколёс. Они хорошо подходят для городских работ, ремонта покрытий и участков, где важна структура верхнего слоя.

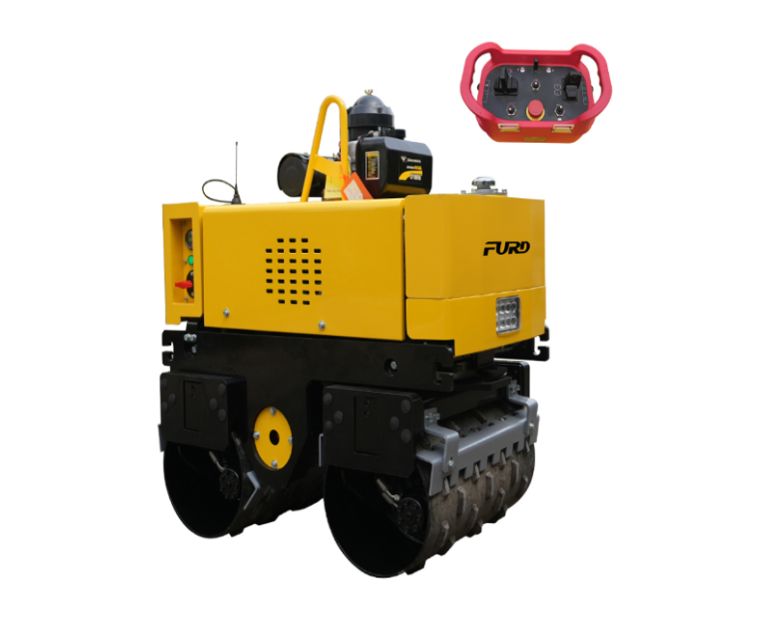

Виброкатки с дистанционным управлением.

Виброкатки с дистанционным управлением чаще всего используют как траншейные катки. Оператор управляет машиной с пульта и находится вне опасной зоны. Это важно при работе в траншеях, на откосах, около насыпей и в местах с риском обрушения грунта.

Такие машины обычно оснащаются кулачковыми вальцами, шарнирно-сочленённой рамой и защитой узлов от загрязнений. Основная сфера применения — уплотнение грунта при прокладке коммуникаций, трубопроводов и инженерных сетей.

Типичные характеристики:

• масса — 1–3 т;
• центробежная сила — 50–120 кН;
• ширина вальца — 600–850 мм;
• тип вальца — чаще кулачковый;
• управление — радиопульт или инфракрасная система.

Дистанционный виброкаток выбирают не ради универсальности, а ради безопасности и доступа к сложным зонам. Для асфальтовых работ он обычно не подходит: его основная задача — уплотнение грунта в траншеях и ограниченных пространствах.

По массе.

Масса дорожного катка влияет на глубину уплотнения и область применения:

• лёгкие катки до 1 т — тротуары, благоустройство, локальный ремонт;
• средние катки 1–6 т — городские дороги, парковки, небольшие площадки;
• тяжёлые катки более 6 т — основания дорог, магистрали, промышленные и аэродромные покрытия.

Каток малого веса не заменит тяжёлую машину на основании проезжей части. И наоборот: тяжёлый виброкаток избыточен для узкой тротуарной зоны, где важнее маневренность и точность работы.

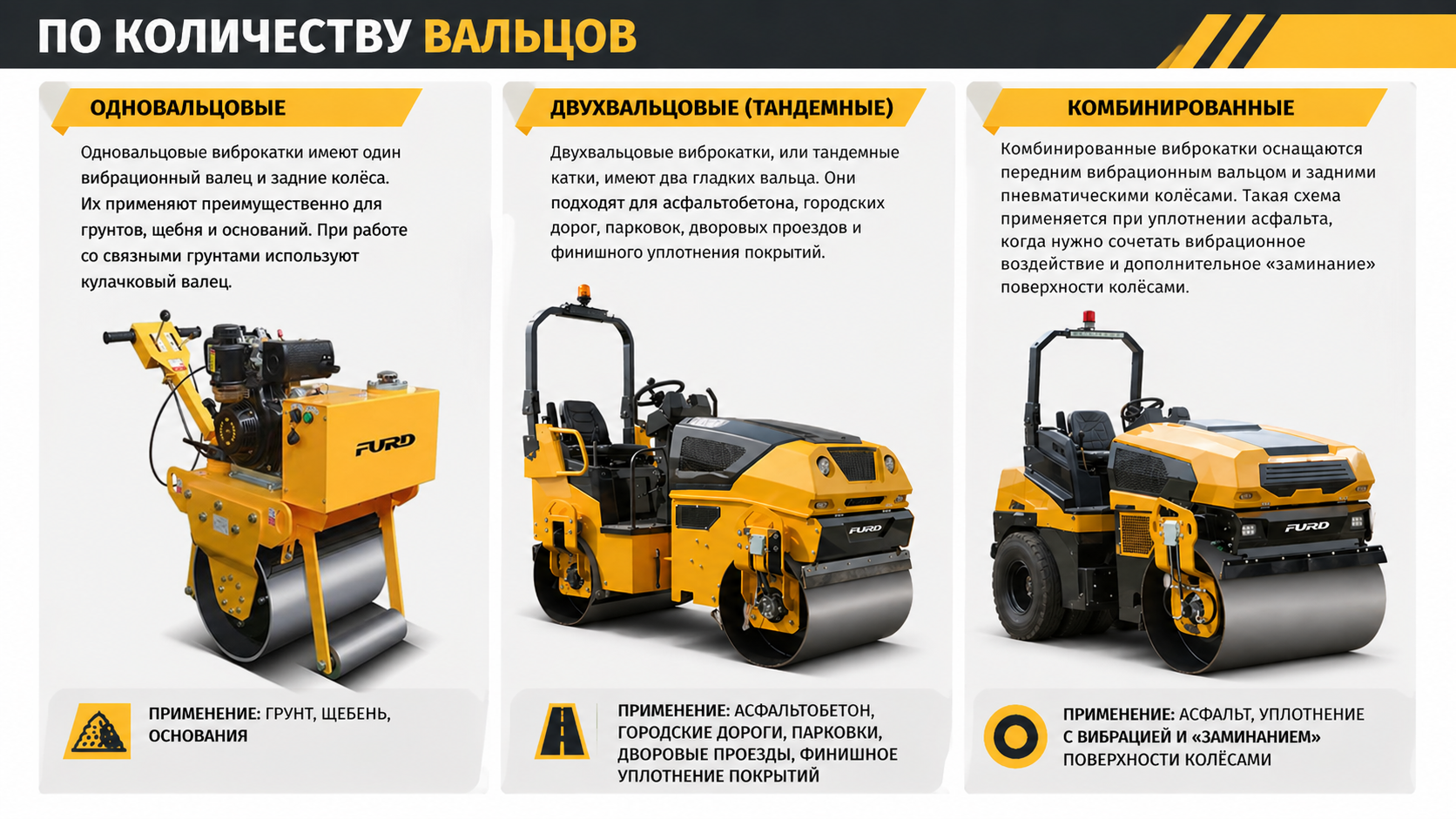

По количеству вальцов.

• Одновальцовые виброкатки имеют один вибрационный валец и задние колёса. Их применяют преимущественно для грунтов, щебня и оснований. При работе со связными грунтами используют кулачковый валец.
• Двухвальцовые виброкатки, или тандемные катки, имеют два гладких вальца. Они подходят для асфальтобетона, городских дорог, парковок, дворовых проездов и финишного уплотнения покрытий.
• Комбинированные виброкатки оснащаются передним вибрационным вальцом и задними пневматическими колёсами. Такая схема применяется при уплотнении асфальта, когда нужно сочетать вибрационное воздействие и дополнительное «заминание» поверхности колёсами.

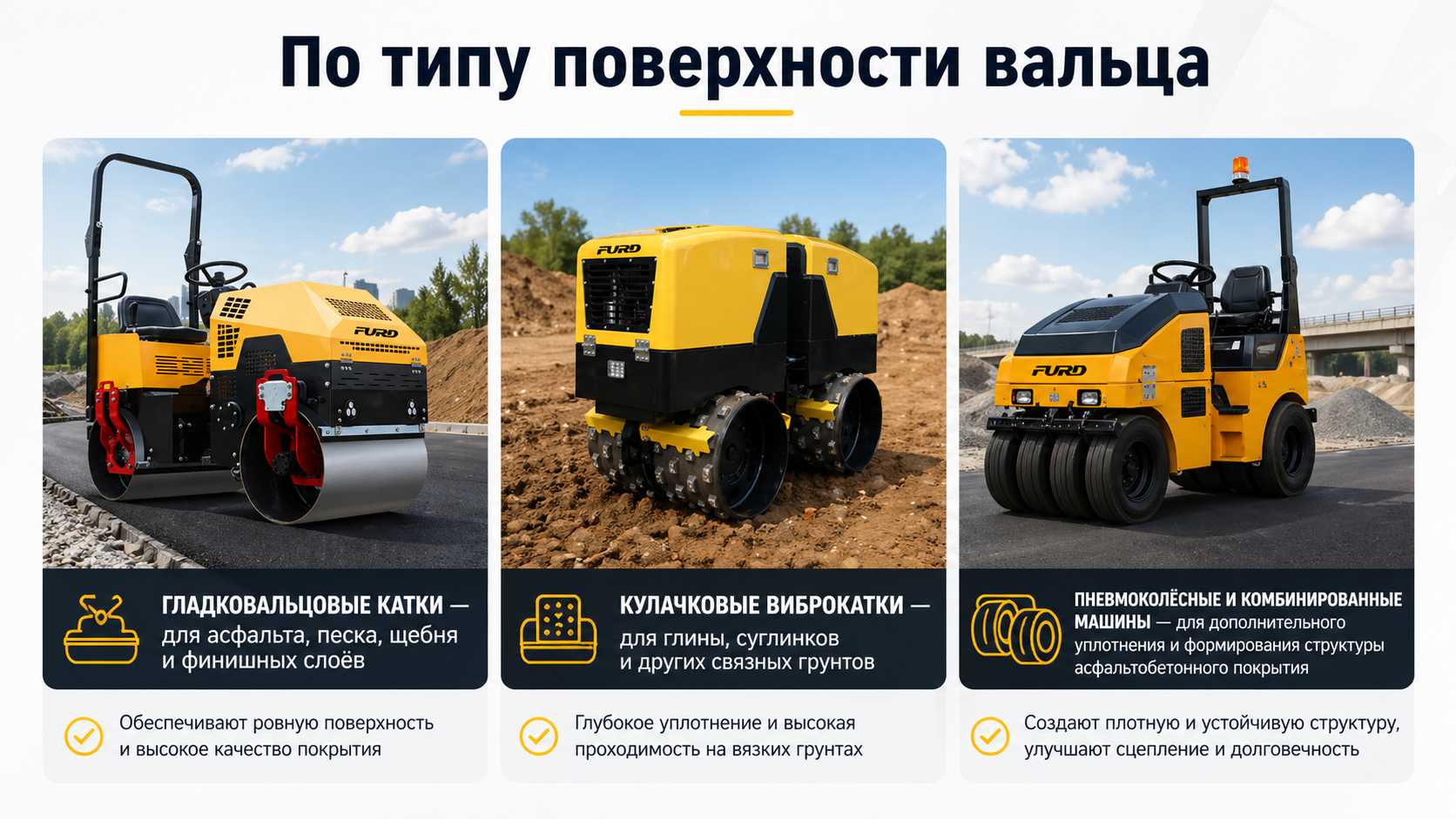

По типу поверхности вальца.

• гладковальцовые катки — для асфальта, песка, щебня и финишных слоёв;
• кулачковые виброкатки — для глины, суглинков и других связных грунтов;
• пневмоколёсные и комбинированные машины — для дополнительного уплотнения и формирования структуры асфальтобетонного покрытия.

По назначению

По сфере применения выделяют виброкатки для асфальта, грунта, щебня, траншей, тротуаров и благоустройства. На практике техника подбирается не по названию, а по сочетанию массы, ширины вальца, частоты, амплитуды и центробежной силы.

Технические характеристики виброкатков

При выборе виброкатка нельзя ориентироваться только на массу или цену. Две машины одинакового веса могут по-разному работать из-за различий в амплитуде, частоте, центробежной силе, ширине вальца и настройках вибрации.

Для асфальта важны высокая частота, ровный ход, система орошения вальцов и возможность аккуратной работы без рывков. Для грунта важнее масса, амплитуда, центробежная сила и тип вальца.

Сравнение основных типов виброкатков

Типичные ошибки при выборе и работе виброкатком

• Выбор катка только по массе. Масса важна, но без учёта амплитуды, частоты и центробежной силы она не даёт полной картины. Лёгкий каток с правильно подобранной вибрацией может лучше работать на тонком асфальтовом слое, чем более тяжёлая машина с неподходящим режимом.
• Использование асфальтового катка для связного грунта. Гладкий тандемный каток неэффективен на глине и суглинках. Для таких материалов нужен кулачковый валец и высокая амплитуда.
• Работа с неправильной скоростью. Слишком высокая скорость снижает воздействие вибрации на слой. Слишком низкая увеличивает расход топлива и может ухудшить качество поверхности. Скорость подбирают по материалу, толщине слоя и режиму вибрации.
• Избыточное количество проходов. Дополнительные проходы не всегда улучшают результат. После достижения плотности дальнейшее воздействие может разрушать структуру асфальтобетона или вызывать переуплотнение отдельных зон.
• Работа по асфальту без орошения. При отсутствии воды смесь налипает на валец, а поверхность покрытия получает дефекты. Для асфальтовых работ система орошения должна быть исправной и равномерной.
• Игнорирование влажности грунта. Сухой или переувлажнённый грунт плохо уплотняется. Даже мощный каток не обеспечит нужный результат, если материал находится вне оптимального диапазона влажности.
