Что такое резчик швов? Обзор оборудования и технологии.

Нарезка деформационных швов — обязательный этап создания долговечных бетонных конструкций. Ошибки в выборе оборудования приводят к браку, простоям и финансовым потерям. В этой статье — разберем типы резчиков, их устройство и критерии выбора для конкретных задач.

Устройство и принцип работы резчика швов.

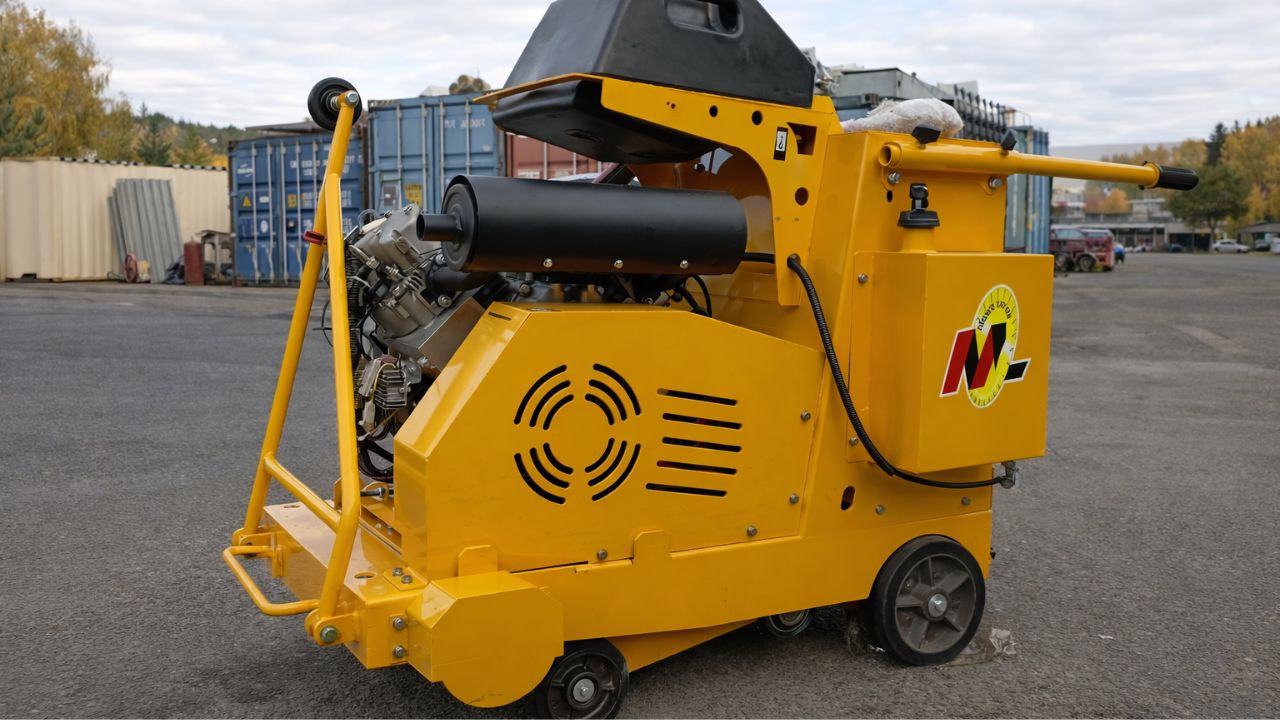

Конструкция швонарезчика: от двигателя до режущего диска.

Конструкция швонарезчика — это рама с системой подачи, силовая установка и режущий орган. Основа машины — литая стальная рама, обеспечивающая устойчивость и точность направления. На раме закреплен двигатель — бензиновый или дизельный. Через ременную передачу или гидростатическую систему момент вращения передается на режущий диск (алмазный или абразивный). Гидростатический привод исключает проскальзывание, обеспечивает плавный ход и контроль скорости под нагрузкой.

Система подачи регулирует глубину реза. Вращающийся диск опускается оператором с помощью маховика или гидравлического цилиндра. Точность позиционирования определяет качество шва.

Система подачи воды и пылеудаление: требования безопасности.

Работа без водяного охлаждения приводит к перегреву диска, преждевременному износу и образованию вредной цементной пыли. Швонарезчик оснащается патрубком для подключения водопровода или бочка-помпы. Вода подается на режущую кромку диска.

Поток воды выполняет две функции: охлаждение алмазного сегмента и подавление пыли. На некоторых моделях предусмотрено подключение шламоотсоса для отвода грязевой пульпы и поддержания чистоты в рабочей зоне.

Конструкция/Система	Конструкция и принцип работы	Функциональное назначение	Особенности
Рама	Литая стальная конструкция	Обеспечение устойчивости и точности направления движения	Жесткая рама гарантирует прямолинейность реза.
Силовая установка	Бензиновый или дизельный двигатель, закрепленный на раме	Создание крутящего момента для режущего диска	Мощность двигателя определяет производительность и допустимый диаметр диска.
Привод и передача	Ременная передача или гидростатическая система	Передача вращения от двигателя к режущему диску	Гидростатический привод обеспечивает плавный ход, контроль скорости и исключает проскальзывание.
Режущий орган	Алмазный или абразивный диск	Непосредственное разрезание бетонного покрытия	Диаметр диска определяет максимальную глубину реза.
Система подачи	Механический маховик или гидравлический цилиндр	Регулировка глубины погружения диска	Точность позиционирования напрямую влияет на качество шва.
Система охлаждения и пылеподавления	Патрубок для подключения водопровода/помпы; опция подключения шламоотсоса	Подача воды к режущей кромке диска	Функции: охлаждение алмазного сегмента, подавление пыли, отвод шлама. Без системы: перегрев диска, преждевременный износ, образование вредной цементной пыли (кремнезёма).

Как выбрать резчик швов по бетону: дизельные и бензиновые модели.

Мощность и глубина реза: как рассчитать?

Производительность швонарезчика определяют: мощность двигателя и диаметр режущего диска. Недостаточная мощность при работе на большой глубине приведет к быстрой потере оборотов, перегреву двигателя, повышенному износу диска и частым остановкам.

Глубина реза ≈ 40–45% от диаметра диска.

Практические рекомендации по выбору резчика швов.

• Всегда берите запас: если вам нужно резать швы глубиной 100 мм, не выбирайте модель с максимальной глубиной ровно 100 мм. Ищите резчик с запасом, способный резать на 120-130 мм. Это обеспечит комфортную работу без постоянной работы на пределе возможностей и продлит срок службы инструмента.
• Учитывайте армирование: наличие арматуры в бетоне — главный «сдерживающий» фактор. Для резки железобетона требуется мощный двигатель.
• Смотрите на вес и эргономику: мощные резчики тяжелее. Убедитесь, что с таким весом сможет работать ваш оператор.

Подходите к выбору комплексно. Определите максимальную глубину и тип материала для ваших задач. После этого подбирайте модель с достаточной мощностью двигателя и диаметром диска, который с учетом всех поправок будет гарантированно перекрывать ваши потребности.

Сравнительная таблица: бензиновые и дизельные швонарезчики

Таблица наглядно демонстрирует прямую зависимость между мощностью, глубиной реза и областью применения. Выбор между бензиновыми и дизельными моделями определяется бюджетом, условиями и интенсивностью эксплуатации.

Модель	Двигатель	Мощность	Макс. диск	Глубина реза	Габариты (ДхШхВ)	Применение
LISSMAC FS 22D	Дизельный	21.8 л.с.	700 мм	270 мм	1050x670x960 мм	Ямочный ремонт, стесненные условия
MECO 2116	Бензиновый	24 л.с.	800 мм	350 мм	1300x800x1280 мм	Коммунальное хозяйство, типовые объекты
MECO 2500	Дизельный	35 л.с.	800 мм	350 мм	1300x800x1280 мм	Промышленные полы, дорожные работы
CEDIMA CF3002 D	Дизельный	36 кВт (~49 л.с.)	1000 мм	380 мм	1580x1100x1410 мм	Свежий бетон, интенсивная эксплуатация
MECO 3002	Дизельный	42 л.с.	1200 мм	500 мм	1735x1020x1710 мм	Сверхнормативные задачи, тяжелые условия

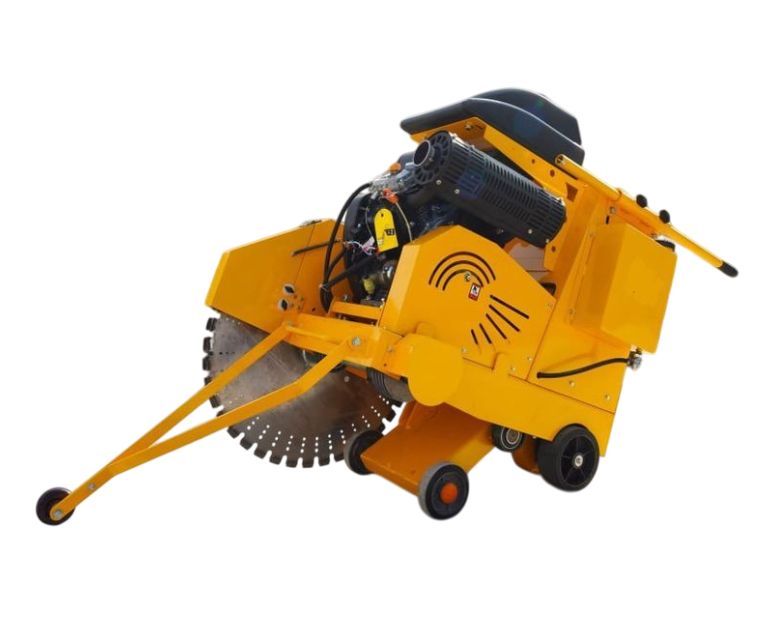

Бензиновые модели (MECO 2116).

• Запуск при отрицательных температурах.
• Стоимость ниже дизельных аналогов.
• Оптимальны для сезонных работ.

Дизельные модели (MECO 2500, MECO 3002, CEDIMA CF3002 D, LISSMAC FS 22D):

• Расход топлива ниже на 25-30%.
• Высокий крутящий момент на низких оборотах.
• Увеличенный ресурс двигателя.
• Экономическая эффективность при постоянной эксплуатации.

Габариты и маневренность швонарезчика для работы в цехах и на открытых площадках

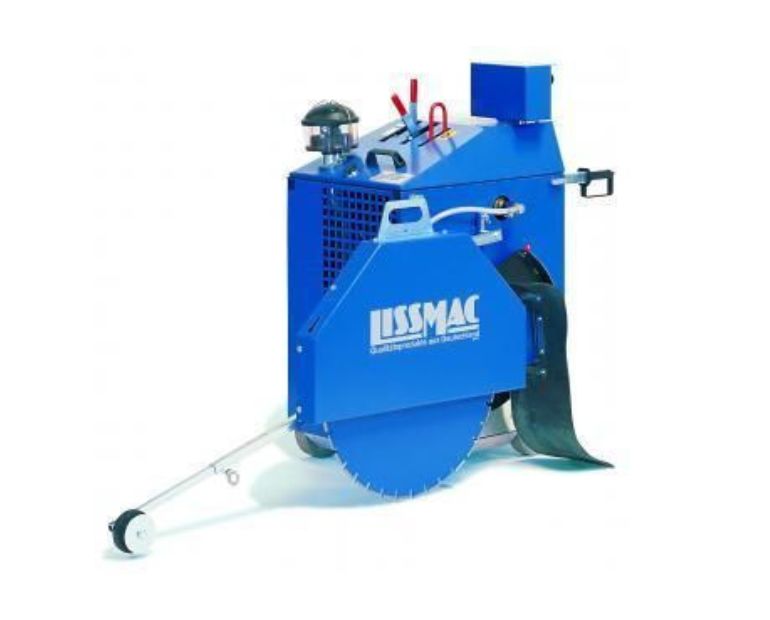

Габариты оборудования определяют область применения. Компактный LISSMAC FS 22D (1050x670x960 мм) работает в стесненных условиях: внутри зданий, при ямочном ремонте, на объектах с сложной планировкой. Для масштабных открытых площадок применяются полноразмерные модели  MECO 3002 (1735x1020x1710 мм). Наличие поворотного колеса, как у CEDIMA CF3002 D, увеличивает маневренность на рабочей площадке.

Выбор резчика швов определяется тремя параметрами: требуемая глубина реза, тип двигателя и условия эксплуатации. Для глубоких швов (от 350 мм) необходимы мощные дизельные модели. Для ремонтных работ в городе эффективны компактные бензиновые машины. Гидростатический привод повышает точность и надежность оборудования.

Техника безопасности при работе с швонарезчиком.

Средства индивидуальной защиты оператора.

Работа с швонарезчиком требует полного комплекта СИЗ:

• респиратор класса FFP3 для защиты от мелкодисперсной цементной пыли;
• защитные очки с боковыми щитками;
• противошумные наушники (уровень шема двигателя превышает 100 дБ);
• одежда из плотной ткани, перчатки с нескользящим покрытием;
• берцы со стальным подноском.

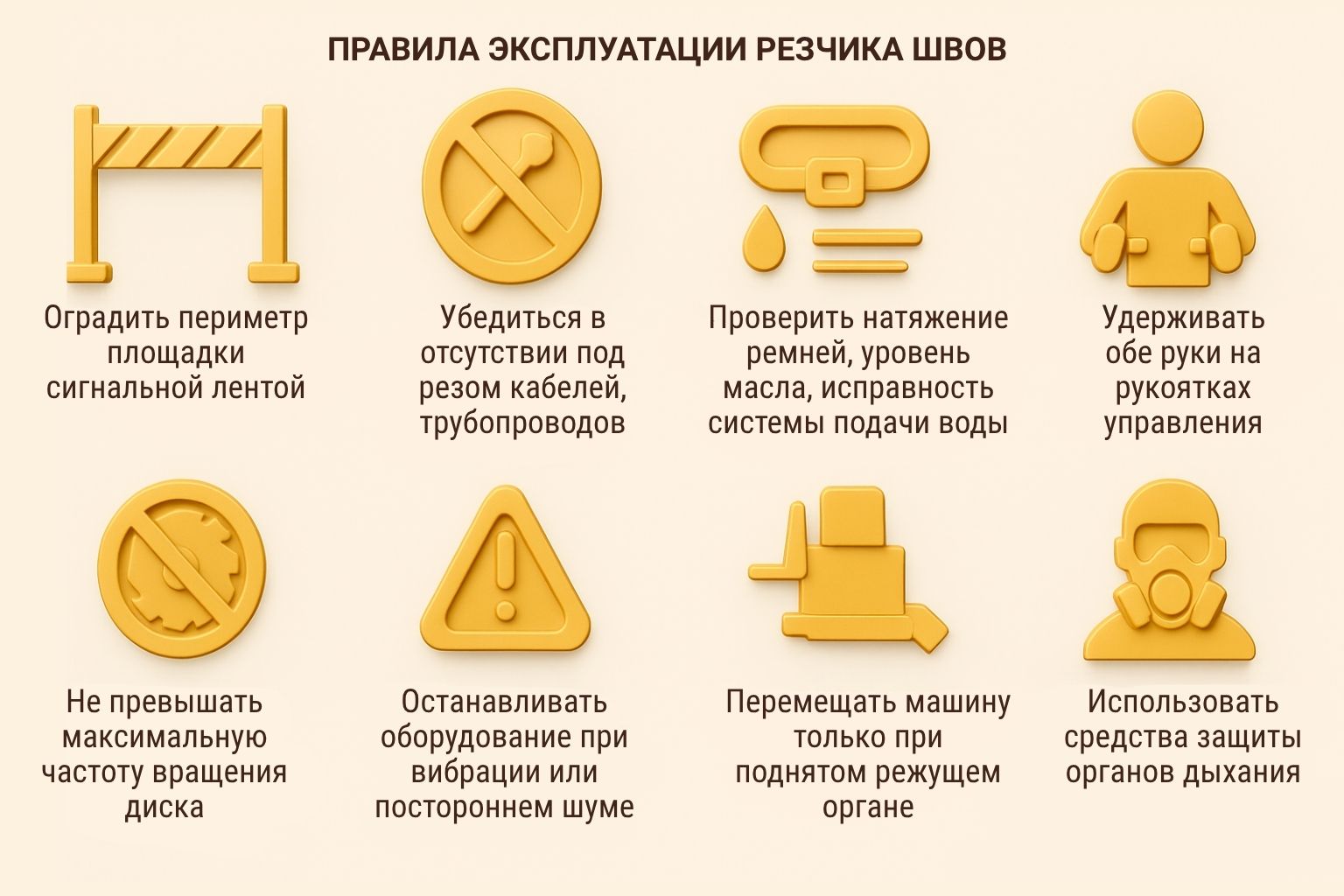

Подготовка рабочей зоны и правила эксплуатации оборудования

Перед началом работ.

1. Оградить периметр площадки сигнальной лентой.
2. Убедиться в отсутствии под резом кабелей, трубопроводов.
3. Проверить натяжение ремней, уровень масла, исправность системы подачи воды.

Во время эксплуатации.

1. Удерживать обе руки на рукоятках управления
2. Не превышать максимальную частоту вращения диска
3. Останавливать оборудование при вибрации или постороннем шуме
4. Перемещать машину только при поднятом режущем органе
5. Использование системы водяного охлаждения и шламоотсоса обязательно в закрытых пространствах.

Безопасность оператора обеспечивается исправностью оборудования, применением СИЗ и соблюдением технологического регламента. Система водяного охлаждения снижает запыленность, но не заменяет средства защиты органов дыхания.

Популярные вопросы: FAQ.

Какой резчик швов купить для ямочного ремонта и стесненных условий?

Для работ в городской среде оптимальны компактные машины. LISSMAC FS 22D с габаритами 1050x670x960 мм функционирует на участках с ограниченным пространством. Модель MECO 2116 эффективна при регулярных выездах на объекты благодаря бензиновому двигателю и транспортабельным размерам.

Как выбрать швонарезчик для бетонных полов и промышленных объектов?

Производственные цеха, складские комплексы и открытые площадки требуют оборудования с глубиной реза от 350 мм. MECO 2500 и  CEDIMA CF3002 D  обеспечивают выполнение технологических нормативов. Гидростатическая передача CEDIMA обеспечивает стабильность скорости при переменных нагрузках.

Есть ли универсальные модели для ежедневной эксплуатации?

Для компаний, выполняющих разноформатные задачи, рекомендованы модели с балансом производительности и мобильности. MECO 2500 сочетает дизельный двигатель 35 л.с. с приемлемыми габаритами. Оборудование работает на объектах разного масштаба без потери эффективности.

Соответствие технических характеристик оборудования производственным задачам. Компактные бензиновые модели для мобильных бригад, дизельные машины среднего класса для универсального применения и мощные швонарезчики для специализированных проектов.

---
