Существенных различий между терминами «уплотнительный шнур» и «уплотнительный жгут» для швов не существует — это обозначения одного и того же типа материала. В большинстве случаев речь идёт о гибком цилиндрическом профиле из вспененного полиэтилена (ППЭ), например, Вилатерм или NOMATEK, которые широко применяются в дорожном строительстве. Таким образом, терминология «шнур» и «жгут» взаимозаменяема и описывает универсальный уплотнительный элемент цилиндрического (круглого) сечения с мелкоячеистой структурой из ППЭ, который обеспечивает стабильность и долговечность герметизации бетонных швов.
Ключевые функции уплотнительных жгутов (шнуров) в дорожном строительстве.
- Заполнение полости шва в деформационных, температурных и монтажных соединениях бетонных конструкций с обеспечением необходимой плотности и равномерности заполнения.
- Формирование опорного слоя для последующего нанесения герметика, что позволяет задать проектную глубину и оптимизировать геометрию шва в соответствии с требованиями ГОСТ.
- Повышение адгезии герметизирующих составов к боковым поверхностям шва за счёт исключения трёхточечного сцепления, что предотвращает разрывы и обеспечивает долговечность герметизации.
- Снижение расхода герметика, благодаря уменьшению избыточного объёма заполняемой полости и поддержанию необходимой толщины герметизирующего слоя.
Зачем нужны уплотнительные жгуты (шнуры) в дорожном строительстве.
В процессе строительства и ремонта дорожных покрытий, тротуаров, мостовых пролетов, аэродромных плит и др. швы подвергаются значительным эксплуатационным нагрузкам и циклическим температурным деформациям. Если оставить швы без должной герметизации, это неизбежно приведёт к:
- капиллярному проникновению влаги, что вызывает коррозию арматуры и разрушение бетонной структуры;
- образованию продольных и поперечных трещин вследствие температурного расширения и усадки;
- ускоренному износу покрытия из-за размывания кромок швов и увеличения динамических нагрузок;
- снижению эксплуатационной безопасности, особенно на участках с высокой интенсивностью транспортного потока.
Функциональная роль уплотнительных жгутов (шнуров).
- Компенсация температурных и усадочных деформаций: материал сохраняет эластичность, обеспечивая подвижность конструкции без потери герметичности.
- Оптимизация работы герметика: шнур препятствует чрезмерному растяжению и разрыву герметизирующего слоя при динамических нагрузках.
- Формирование стабильной геометрии шва: обеспечивает равномерное заполнение и правильное распределение герметика в поперечном сечении шва.
- Повышение долговечности конструкции: исключает преждевременное разрушение швов, продлевает срок службы покрытия и снижает расходы на ремонт.
В технологии герметизации деформационных и температурных швов применение уплотнительных шнуров из вспененного полиэтилена (например, Вилатерм или NOMATEK) считается обязательным элементом, обеспечивающим устойчивость швов к климатическим и механическим воздействиям в течение всего расчетного срока эксплуатации дорожного покрытия.
Классификация уплотнительных жгутов (шнуров) для швов в бетоне по материалу изготовления.
| Материал | Описание | Сфера применения |
|---|---|---|
| Вспененный полиэтилен (ППЭ, например, Вилатерм или NOMATEK) | Легкий материал с закрыто-ячеистой структурой, низкой влагопроницаемостью и химической инертностью. Формирует правильный профиль шва. | Температурные и деформационные швы в дорожных покрытиях, промышленных полах, аэродромных плитах. |
| ПВХ (поливинилхлорид, тип «елочка») | Жесткий, профилированный материал. Обеспечивает надежную фиксацию в шве и герметизацию усадочных швов. | Промышленные полы, технологические швы, покрытия с нагрузками средней интенсивности. |
| Резиновые шнуры (NBR, SBR, гернит) | Изготавливаются из нитрильного или бутадиен-стирольного каучука. Гернит обладает пористой структурой и высокой эластичностью. Устойчивы к маслам и химикатам. | Промышленные и транспортные объекты, зоны с воздействием топлива, масел и агрессивных сред. |
| Силиконовые шнуры (MVQ) | Высокая термостойкость, устойчивость к УФ, озону и агрессивным средам. Сохраняют эластичность при экстремальных температурах. | Мосты, аэродромные покрытия, промышленные объекты, высокотемпературные швы. |
| Фторкаучуковые шнуры (FKM, FPM, Viton) | Термостойкий и химически устойчивый материал. Надежная герметизация в агрессивных средах. | Гидротехнические сооружения, объекты с воздействием топлив, масел, растворителей и высоких температур. |
| Полиуретановые шнуры (PU) | Прочные, износостойкие, устойчивы к деформациям и вибрациям. Совместимы с полиуретановыми герметиками. | Динамически нагруженные швы, промышленные покрытия, дорожное строительство с высокими нагрузками. |
Использование термостойких уплотнительных шнуров из вспененного полиэтилена в дорожном строительстве.
В дорожном и аэродромном строительстве надежная герметизация деформационных, усадочных и температурных швов — критический фактор долговечности и эксплуатационной надежности покрытия.
Шнуры из ППЭ NOMATEK выполняют несколько инженерно-значимых функций:
- Формирование профиля шва — создание оптимальной глубины и ширины для правильной работы герметика и компенсации деформаций.
- Регулирование расхода герметика — заполнение полости снижает объем применяемого материала, обеспечивая при этом необходимый контакт герметика со стенками шва.
- Демпфирование нагрузок — эластичность материала компенсирует динамические и температурные перемещения, снижая риск разрушения герметика.
- Барьерная защита — предотвращение проникновения влаги, солевых реагентов и нефтепродуктов в тело бетона, что повышает коррозионную стойкость конструкции.
| Характеристика | Описание |
|---|---|
| Температурный диапазон | Выдерживают температуру до 200 °С, не плавится. |
| Химическая стойкость | Устойчивы к щелочам, солям, кислотам, битуму. |
| Закрытоячеистая структура | Минимальное водопоглощение, отсутствие капиллярного подсоса. |
| Гибкость и легкость | Удобство монтажа даже в швах сложной конфигурации. |
| Долговечность | Срок службы 10–15 лет при правильной установке и эксплуатации. |
Расчет подбора диаметра уплотнительного жгута (шнура).
Подбор диаметра уплотнительного шнура осуществляется с учетом ширины и глубины шва, а также типа герметика. Основные рекомендации:
| Ширина шва, мм | Рекомендуемый диаметр шнура, мм | Глубина установки шнура, мм |
|---|---|---|
| 5–8 | 6–10 | 3–4 |
| 10–15 | 12–18 | 6–8 |
| 15–20 | 20–25 | 10–12 |
| 20–30 | 25–32 | 12–18 |
| 30–40 | 35–45 | 18–25 |
Формула подбора диаметра уплотнительного шнура для швов:Dшнура = Bшва×1,2где:
Технические рекомендации по монтажу уплотнительного шнура (жгута) NOMATEK.
- Укладка выполняется без растяжения, с равномерной посадкой по всей длине шва.
- Соблюдается соотношение глубины к ширине шва 1:2, если проектными требованиями не предусмотрены иные параметры.
- При температуре ниже +5 °C рекомендуется предварительный прогрев кромок шва и шнура.
- Контролируется совместимость материала шнура с используемым герметиком для исключения химической реакции.
Использование термостойких уплотнительных шнуров из вспененного полиэтилена позволяет повысить долговечность и эксплуатационную надежность бетонных и асфальтобетонных конструкций. Благодаря сочетанию химической инертности, устойчивости к перепадам температур и легкости монтажа, эти материалы являются стандартом для профессиональной герметизации швов в дорожном строительстве и на объектах с высокими эксплуатационными нагрузками.
Скачать: «Чек-лист укладки термостойких уплотнительных шнуров»

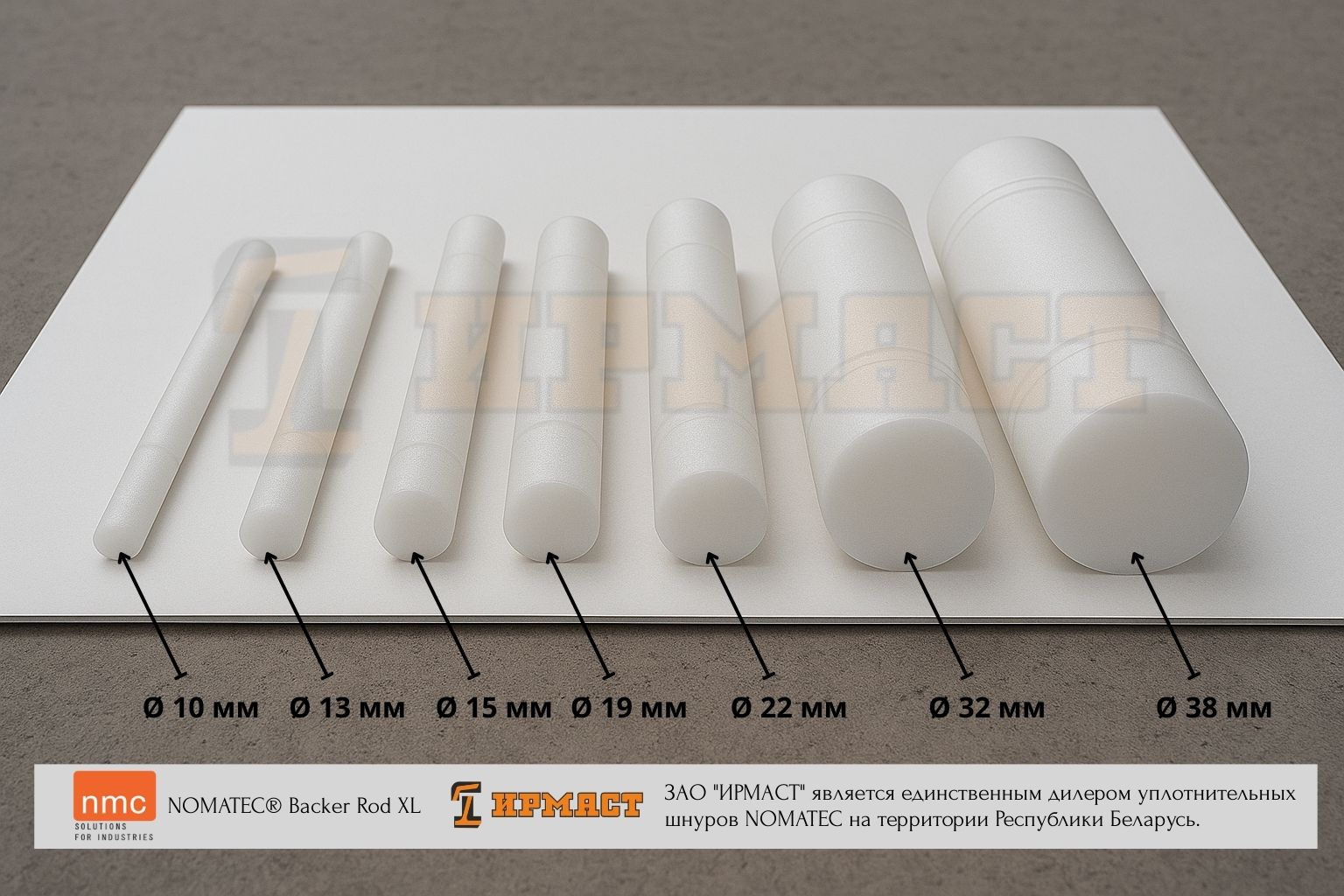

Прочные швы — залог долговечного покрытия. Выберите качественный уплотнительный шнур для вашего объекта. Мы предлагаем шнуры (жгуты) уплотнительные NOMATEK различного диаметра: 10 мм, 13 мм, 15 мм, 19мм, 22мм, 32 мм, 38 мм. Наши специалисты помогут с выбором правильного диаметра шнура, оставляйте заявку прямо сейчас. Контакты
